Que já estava em gestão a alguns meses (tá tá… mais de um ano) e esta devagarzinho saindo da caixa de papelão de ajuntamento de peças e virando o objetivo final.

Essencialmente é um amplificador de áudio. Dou mais detalhes do que é e pra que serve, assim que ficar pronto. Provavelmente até o final desta se não ocorrer nenhum contra-tempo.

   Este post estava engavetado desde Julho de 2011, que foi quando eu quebrei o tornozelo e fiquei de molho em casa por 40 e poucos dias.

E na falta de muito o que fazer, fui relembrar das primeiras revistas de eletrônica que comprei. E era a finada “Experiências e Brincadeiras com Eletrônica Junior”, publicada pela editora Saber Eletrônica e tendo em sua batuta o Newton C. Braga.

Mas eu não tinha a coleção completa, faltavam-me principalmente os primeiros números. Pelo que lembro eu tinha completo mesmo era a partir da número 10 em diante e abaixo disso pouquíssimos gatos pingados. E lembro-me exatamente do primeiro número que comprei… foi a 12! As (poucas) anteriores que tinha comprei na época pelo reembolso postal, coisa que eu acredito que nem exista mais.

Como quem não tem o que fazer fica inventando moda, lá fui eu a procura dos números que me faltavam no Estante Virtual, Mercado Livre, etc… Claro que aproveitei para comprar alguns números que eu já tinha, mas estavam em estado lastimável.

Assim a coisa prosseguiu. Mas faltava um maldito número, que era um dos que eu tinha, mas estava muito detonado. A número 9!

Por mais que procurei no Estante Virtual e no Mercado Livre, esse número nunca que aparecia. E na semana que passou… bingo! Apareceu um vendedor do Rio de Janeiro que tinha a única que faltava. E então… completei a coleção!

O fato desta revista ter sido publicada entre agosto de 1984 e novembro de 1987, ela apanhou uma boa parte do furação que foi a economia brasileira naqueles já longínquos anos.

Veja na lista abaixo como o preço da revista fui aumentando progressivamente mês a mês, até a entrada do plano Cruzado, onde houve uma pequena estabilidade por alguns meses e logo em seguida a coisa desandou novamente.

Nº1 – Cr$1.200 – Ago/Set-1984
Nº2 – Cr$1.450 – Out/Nov-1984
Nº3 – Cr$1.950 – Dez-1984/Jan-1985
Nº4 – Cr$2.600 – Fev/Mar-1985
Nº5 – Cr$3.500 – Abr/Mai-1985
Nº6 – Cr$4.300 – Jun/Jul-1985
Nº7 – Cr$5.000 – Ago/Set-1985
Nº8  – Cr$6.500 – Out/Nov-1985
Nº9  – Cr$8.000 – Dez-1985/Jan-1986
Nº10 – Cz$8.00 – Fev/Mar-1986
Nº11 – Cz$8.00 – Abr/Mai-1986
Nº12 – Cz$8.00 – Jun/Jul-1986
Nº13– Cz$10.50 – Ago/Set-1986
Nº14 – Cz$16.00 – Out/Nov-1986
Nº15 – Cz$28.00 – Dez-1986/Jan-1987
Nº16 – Cz$28.00 – Fev-1987 (daqui pra frete ela passou para mensal)
Nº17 – Cz$30.00 – Mar-1987
Nº18 – Cz$33.00 – Abr-1987
Nº19 – Cz$38.00 – Mai-1987
Nº20 – Cz$48.00 – Jun-1987
Nº21 – Cz$55.00 – Jul-1987
Nº22 – Cz$75.00 – Ago-1987
Nº23 – Cz$95.00 – Set-1987
Nº24 – Cz$115.00 – Out-1987
Nº25 – Cz$145.00 – Nov-1987

Tenho planos de acabar de digitalizar as revistas, alguns números eu já digitalizei e podem ser encontradas no Blog do Picco (link ai na barra lateral). Porem falta-me tempo para isso, mas em breve deve acontecer, bastando passar a tempestade, pois depois dela tem que vir a bonança, correto? Ou pelo menos, um porto seguro.

[ Ouvindo: ‘Talking Heads – Wild Wild Life (1986).mp3‘ ]

Pois é… depois de uns quase uns 23 anos, dei uma aposentadoria para o meu velho MaxSom M-501, que por sinal estava em petição de miséria!

Já falei muito superficialmente dele aqui neste post. O fato é que a uns 2 meses atras eu consegui um MaxSom STM-300 por uma pechincha no mercado lixo. E ele é bem melhorzinho que o M-501.

O STM-300 ficou no “estaleiro” até ontem por causa de uma pequena “cagada” que este que vos fala vez… pifei o CI decoder de stereo dele. E foi um PORRE pra achar outro, um uA767 da Fairchild. O que estava nele foi fabricado em 1974!!! Ou seja, 39 anos! Acabei achando outro numa loja da Sta Ifigênia que costuma ser a ultima salvação na procura de componentes raros.

Só tem um “pequeno” detalhe… são careiros que doi! E morri em R$15,00 no CI.. argh! Mas pelo menos voltou a funcionar como era original de fábrica.

E olha que até pensei em meter o pé na placa decoder stereo dele e montar uma outra com algum CI mais novinho. Mas menos mal que ficou original.

Agora, o velho M-501 além de ser somente FM, ainda por cima era mono, mas lá por 1998 eu fiz um “upgrade” nele transformando-o em stereo, usando uma recorte de uma plaquinha de um velho toca-fitas paraguaio que forneceu o decoder stereo, baseado no CI AN7420.

E não lembro ao certo o porque removi o amplificador de áudio dele, transformando-o em apenas receiver. Isso não importa porque eu o usava conectado a um amplificador maior.

Mas… como tudo naquela época de lambanças, a coisa estava numa gambiarra só! Uma pena que eu não tive a idéia de tirar fotos dele como estava, com a lambança toda.

Agora, depois de um boa limpeza e catada nas gambiarras, restaurada a fonte de alimentação, mais ou menos como é a original, acomodado o decoder de stereo de uma forma decente, vou fazer um novo amplificador de áudio pra ele, mas com coisa moderna (o amplificador original, além de mono era transistorizado e beeeeeem safado) usando um CI “quase” Hi-Fi. O bom e velho TDA2009.

E vai fica bocudinho ehehe, serão 10+10W agora.

E por fim ainda quero botar outra perfumaria nele, um medidor de nível de sinal recebido. Vou fazer um bargraph com um LB1423.

Uma curiosidade destes receptores fabricados em Campinas na década de 1970 e 1980, é o uso de kits de montagem, coisa bastante comum na época. Eles usam módulos da saudosa Unitac, também campineira!

Edit: O projeto do amplificador com o TDA2009 foi publicado aqui (clica ai).

E nos meus passeios no “shopping” olha o que eu achei nas “prateleiras” :

Sim, elas já estão começando a aparecer na sucata! Claro que eu não sou bobo, eu pego, trago pra cá, desmonto, limpo e reviso. E fica a disposição no meu estoque.

A única coisa que não vale grande coisa é aquele bejamim ali da direita, mas… vamos guardar né?

Mas a colheita não para por ai… teve mais coisas.

Achei também duas plaquinhas de fontes chaveadas. A primeira delas, estava com um zener de proteção em curto, foi removê-lo e pimba! Funcionando! Ela era de 5V, mas eu a converti para 12V.

Já a segunda não tinha defeito nenhum! Foi limpar a sujeita, refazer algumas soldas suspeitas e funcionado também! Essa também é de 5V mas não vou mexer. Essa segunda é interessante porque é fabricada pela Astec, uma fonte de qualidade!

Devo utilizá-la em um projeto futuro que precisarei de 5V, pois não coube um 7805 na placa.

Tenho uma ou duas fontes de PC dessa marca, e são excelentes! Também são fontes recuperadas de sucata.

Pra quem não entendeu a piada do título, leia aqui.

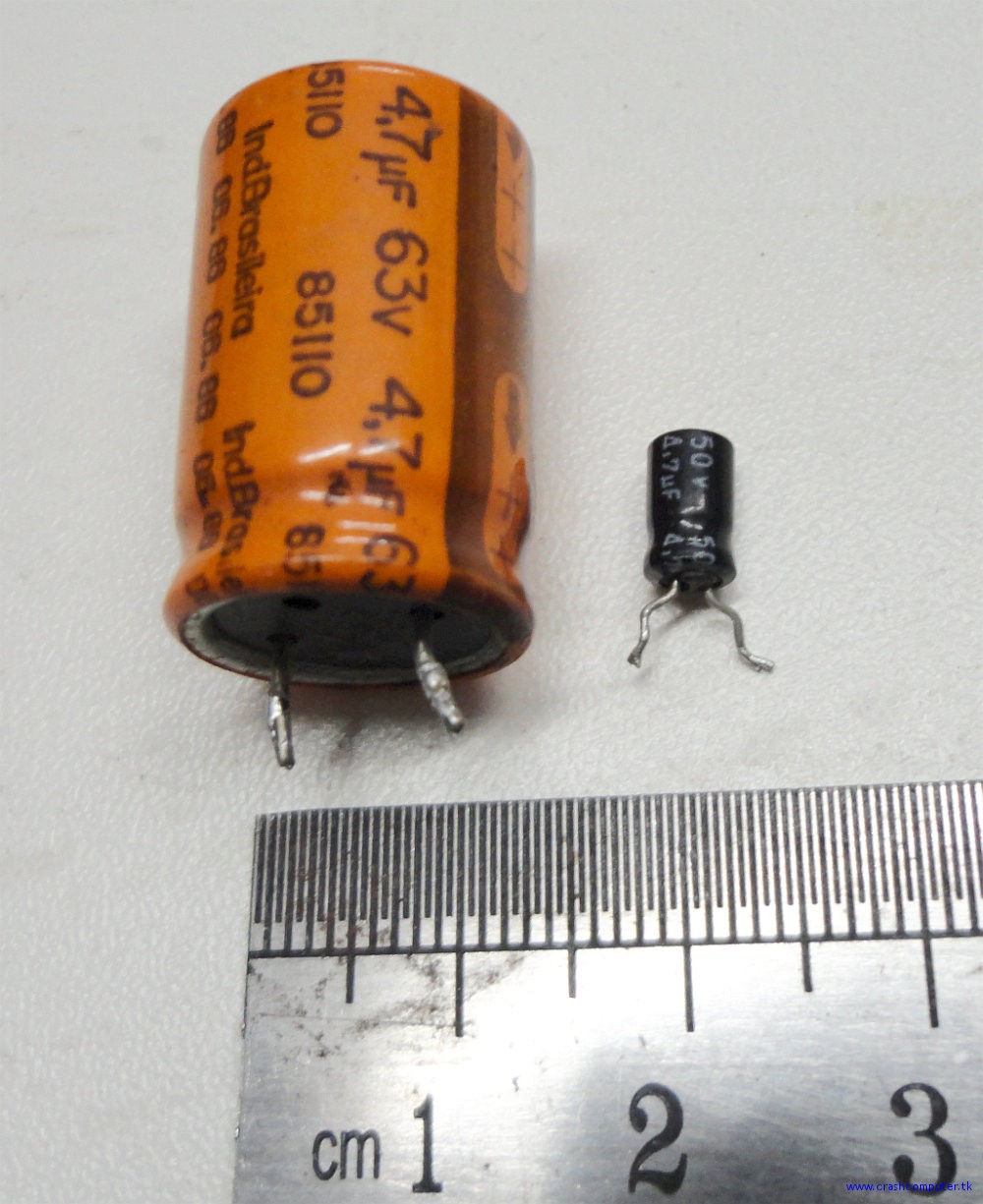

Essa é a “pequena” diferença de um capacitor eletrolítico de 4.7uF x 63V fabricado em Julho de 1986 (o date code está logo abaixo do indústria brasileira) com um moderno capacitor de 4.7uF x 50V fabricado em 2010.

Pergunta: Quantos eletrolíticos modernos dá pra fazer com o material do antigo?

[ Ouvindo: ‘Blondie – Atomic (1980)‘ ]

… sai algo que eu queria ter feito lá por volta de 1989.

Pois é… eu pouco falo de eletrônica aqui, mas vamos lá, depois eu coloco no final deste post um link para  a pagina definitiva do projeto.

Lá por volta de 1989 eu com meus 15 anos babava nas revistas Saber Eletrônica e outras. Uma certa vez, eu vi numa delas um projeto de um receptor de FM usando apenas um CI. Pra época isso era uma revolução, já que o que mais se via por ai eram circuitos com pencas de transistores.

E então eu comprei o tal do CI que fazia tudo, o TDA7000. Porem naquela época fazer placas de circuito impresso em casa era uma aventura misturada com lambança… já que eu não tinha grana pra comprar aquele kit de circuito impresso da finada Ceteisa.

Ai… o tal CI ficou jogado pelas gavetas. Alguns anos depois eu pensei em monta-lo naquelas tais placa-padrão. Não passou da idéia e o CI e um soquete soldado num pedaço dessas placas.

Ontem, meu amigo Fernando veio aqui me trazer uns diodos varicap que havíamos comprados de sócio no Ebay, e nisso ele me mostra um kitzinho que ele também havia comprado, justamente de um radinho usando o famigerado TDA7000. O kit dele curiosamente veio de Sofia, na Bulgária!

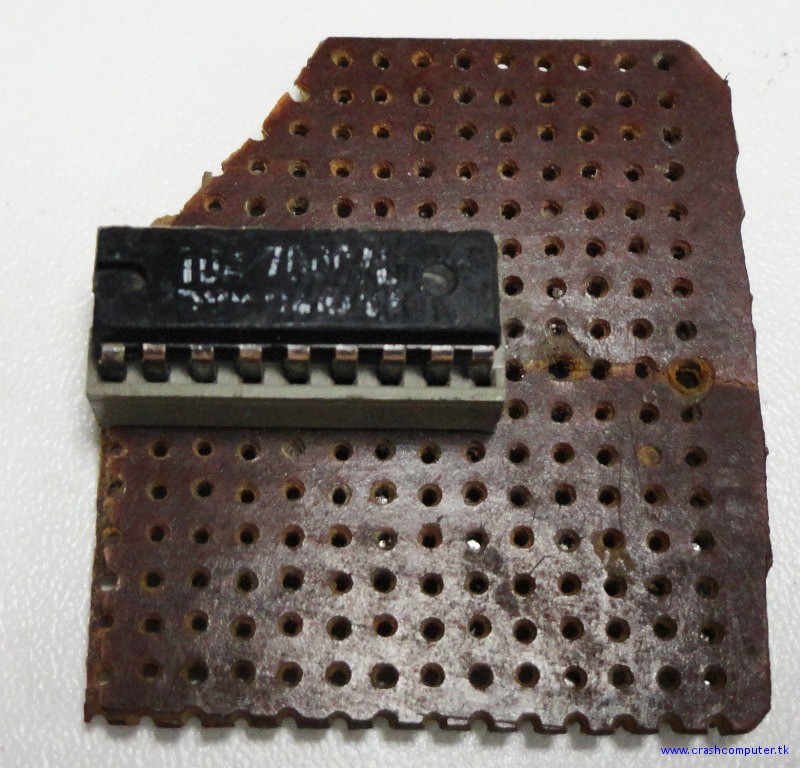

Agora olha só a coincidência. Ha alguns dias atras, revirando umas tranqueiras aqui eu encontrei um retalho de placa padrão com um CI quase que sem identificação, e eis que era o tal do TDA7000 que eu havia comprado em 1989.

Nisso eu falei para o Fernando… vamos clonar essa plaquinha do Kit? Vamos fazer uma igualzinha? E dai ele falou a palavra que eu adoro ouvir: Igualzinha? Duvido!

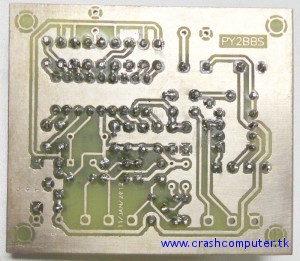

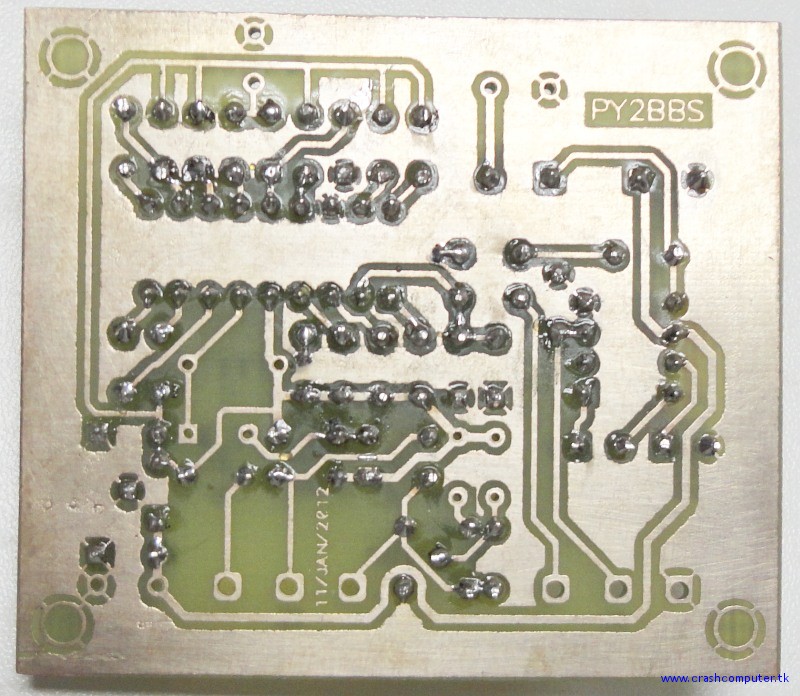

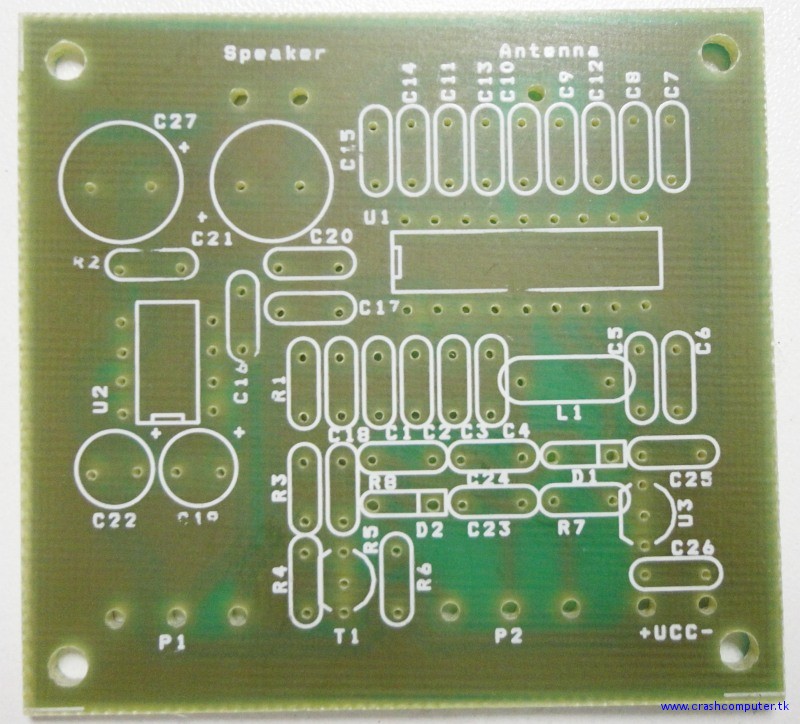

Dai.. nasceu:

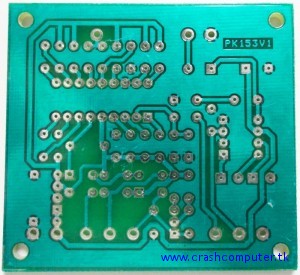

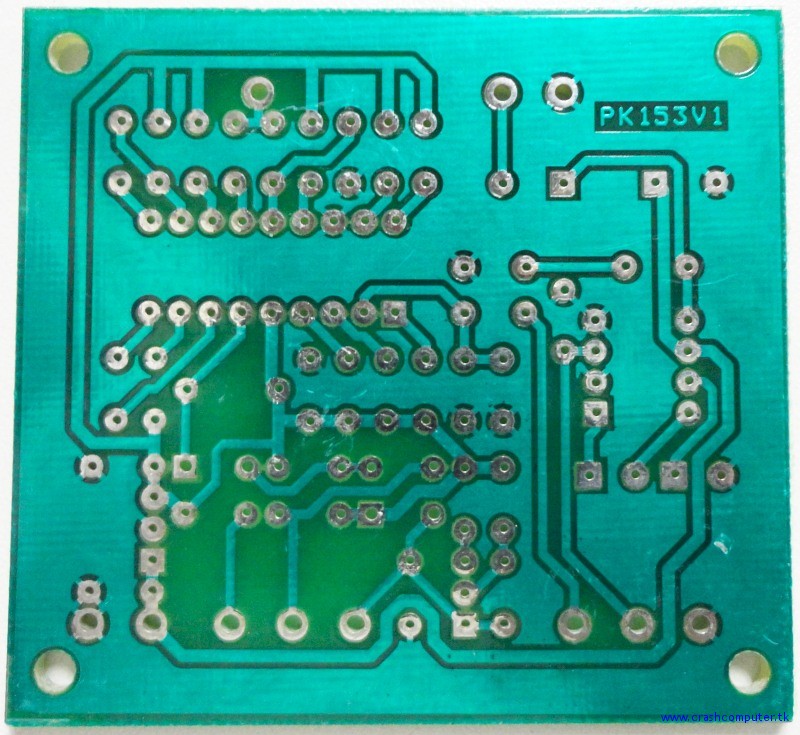

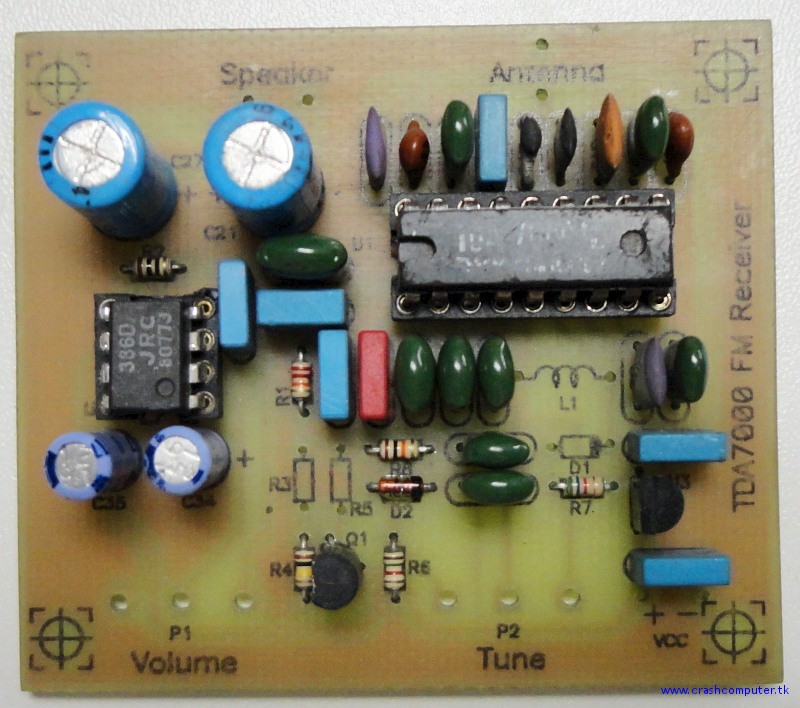

Agora compare com a placa original:

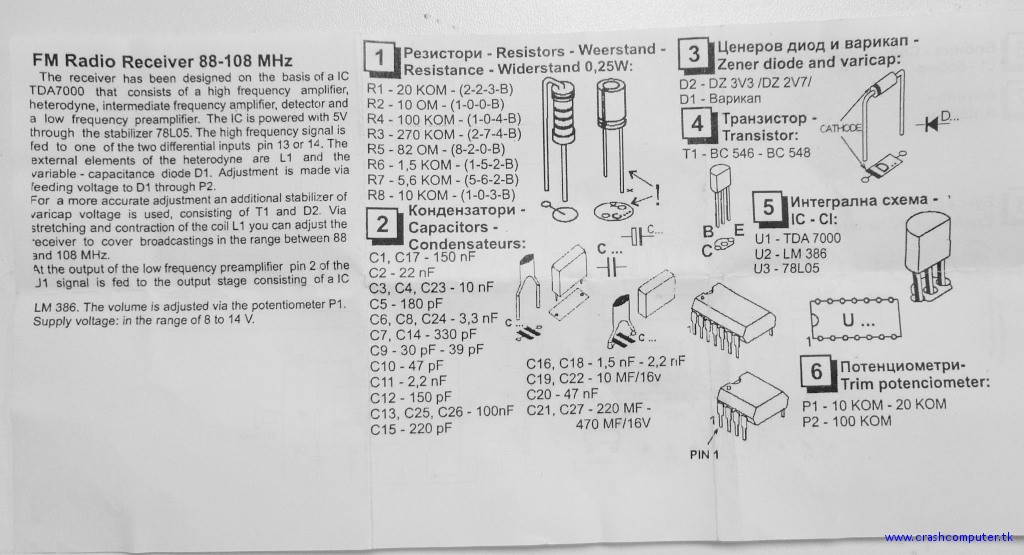

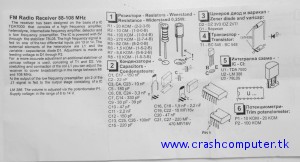

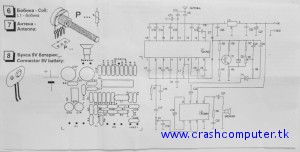

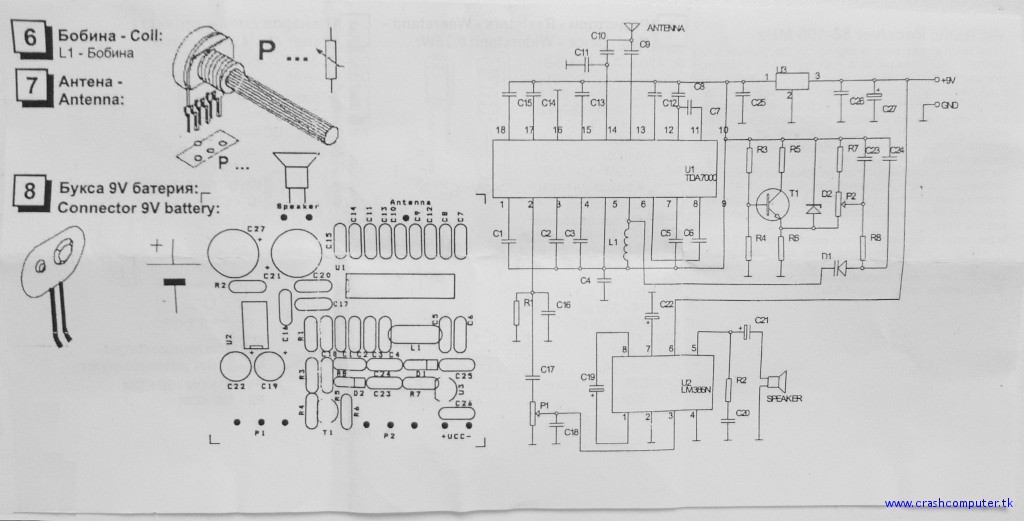

Manualzinho que veio com o kit:

Falta uma mixaria de peças que eu não tenho aqui e compro amanhã, mas até o final de semana esse TDA7000 vai “cantar”, depois de longos 23 anos perdido em uma caixa de bagulhos…

Edit: Link para a pagina com o projeto:

https://www.py2bbs.qsl.br/tda7000_fm_receiver.php

[ Ouvindo: ‘Miquel Brown – So Many Men So Little Time (1984)‘ ]

Ontem estava desenhando uma pequeníssima placa de circuito impresso, uma copia de uma expansão de memória para alguns rádios de VHF/UHF da kenwood.

Na minuscula placa vão apenas dois resistores SMD e uma memoria serial de 8 pinos SOIC. Não tem nada que possa dar errado, certo?

Pois bem, murphy passou por aqui e eu errei a única coisa mais óbvia que podia acontecer, inverti os pinos SDA e SCL da memória (é barramento I2C).

Resultado, 20 plaquinhas foram para o lixo. E tive que fazer novas.
Technorati Tags:

Depois de um meses rodando eis que recebo novamente a caixa TGIMBOEJ! Não sei o motivo mas a pessoa que estava com ela no RJ (São João de Meriti) demorou PACAS pra reenviar a caixa e mandou pra mim. Ele me contatou por e-mail e perguntou se eu poderia receber a caixa novamente.

Essa pessoa fez apenas duas fotos da caixa recebida e as colocou no pendrive que acompanha a caixa e não publicou em lugar algum. Bem, apenas para manter a coisa organizada, eu irei publicar as fotos dele depois em algum lugar, ou quem sabe aqui no blog mesmo.

Antes dele, a caixa passou por Itajaí – SC (eu que enviei) e foi depois para Minas Gerais, não tenho detalhes, a pessoa não colocou o nome no caderninho, nem na wiki, e muito menos fez foto… PÔ! Assim não pode! Tem que documentar, essa é uma das regras do “jogo”.

Pois bem, aqui esta a nossa amiga migratória novamente:

O que retirei dessa vez?

01 XR2206
01 GAL16V8
01 MT8870
O kit da elektor
Os TIP122 da placa da rima
Modulo JTAG da Texas Instruments

Vou acrescentar a caixa dessa vez uma folha impressa e plastificada com as instruções, pois pelo visto quem recebeu a caixa não se preocupou em saber direitinho como a coisa funciona. Também adicionei vários nomes ao caderninho que acompanha a caixa, vários novos datasheets dentro do pendrive e mais um MONTE DE COISAS para deixar a caixa gordinha

O que adicionei:

01 Memoria DIM de 32MB PC100
02 Memorias 72 pinos capacidade desconhecida
01 Processador Pentium 100 (funcionando!)
02 Módulos de VU com LM3914
05 Buzzers com Oscilador interno
01 Buzzer sonalarme piezzo passivo com caixa plastica
15 Buzzer piezzo lamina
02 chaves H-H 115/220V
01 Pacote de capacitores cerâmicos de 100nF
01 pacote com resistores de 22K
02 PIC16C57 virgens
08 LM339
01 Rabicho serial DB9
01 Adaptador de energia para HD SATA
01 Display LCD 16×2
01 Radiador de calor
02 conectores, um de 40 pinos e um de 36 pinos
02 UART GM16C450
01 Plaquinha de controle de remoto de portão
02 placas de viva voz de celular antigos
01 protetor de linha telefônica
01 retalho de placa de fenolite virgem

Ah! A forma de alumínio não vai na caixa tá?

Recebi hoje a The Great Internet Migratory Box Of Electronics Junk.

Pra quem não sabe o que é, trata-se de uma caixa “migratória” de sucata eletrônica em geral, que é enviada pelo correio aos que colocaram seu nome na lista da wiki ai em cima. A forma de participar é simples, coloque seu nome e uma forma de contato na wiki oficial na caixa “Brazil”.

Aguarde que um dia você receberá um e-mail de quem receber a caixa por ultimo, perguntando se você quer participar.

Ai um dia você recebe a caixa, e dai? O que faço? Tira o que quiser da caixa, coloque o que você dispor para completar a caixa e escolha um nome no caderninho e envie um e-mail perguntando se essa pessoa ainda quer participar e pega o endereço dela. O nome não é pra pegar em seqüencia, isso não é corrente, escolha qualquer nome no caderninho.

O que você deve fazer ao receber a caixa: Tire fotos da caixa, escolha o que você quer, complete a caixa novamente lacre a caixa e envie para o próximo. Poste as fotos em algum lugar, e coloque o link para as fotos nesta página na sessão Box Code: Brazil.

Tudo isso com um prazo máximo de 2 semana para que a coisa ande rápido.

Aqui estão as fotos da caixa:
