Em 2018 postei aqui no blog uma receita de bolo de como configurei uma Router Board Mikrotik pra distribuir minha internet na oficina.

O fato que semana passada resolvi fazer um grande upgrade na rede aqui para aproveitar melhor os 100Mbit da fibra ótica, ligar o PC em Gigabit na ONU (Optical Network Unit), etc.

Para isso eu já tinha aqui uma RB750GL que ganhei de um amigo, um roteador Wi-Fi Greatek 1200AC que também é Gigabit além de ser dual-band, 2.4GHz e 5.8GHz e uma RB952. Falarei sobre eles em um próximo post.

Era terça-feira, 21 quando resolvi a noite modificar toda a rede, reconfigurar a velha RB433UAH, inserir a RB750GL e o Greatek 1200AC na rede. Gastei cerca de 1:30 pra fazer tudo, manobrar cabos e deixar tudo funcionado.

No dia seguinte por volta das 4 da tarde aconteceu algo muito estranho. Inicialmente percebi que o Telegram não conectava. Depois descobri que alguns sites não abria, um dos jornais locais, o site do techmundo, mercado livre e o site do Bradesco.

Nisso pensei logo de cara se não teria feito alguma caca na configuração das Mikrotik, cabeamento, etc. Sei que gastei cerca de meia hora procurando algum gato nas configurações, quando me lembrei de fazer o óbvio, conectar a ONU diretamente ao PC, tirando toda a rede da jogada e ver se resolvia ou não.

Claro que não resolveu, o problema era no provedor de fibra ótica. Como já passara da hora que o suporte do provedor atende, tive que deixar pra contactá-los no dia seguinte. Logo apos o almoço entrei em contato com o suporte e expliquei em detalhes o que acontecia e procurei deixar claro que não era um leigo em rede e internet falando.

A pessoa que me atendeu pediu para aguardar, coisa que demorou uns 3 minutos e na volta pediu que eu testasse se havia resolvido. Refiz o teste e nada. Mas lembrei-me de uma coisa, que depois que mexem do lado de lá, pode ser necessário reiniciar a ONU para que as configurações surtam efeito. Nisso pedi que o atendente aguardasse que eu reiniciaria a ONU. Feito isso tudo voltou ao normal. Agradeci e encerrei a chamada.

A lição que fica. Murphy vai atacar quando você faz um grande alteração em alguma coisa. Estive a ponto de resetar as Mikrotik e voltar a configuração e estrutura anterior por um problema que não era meu! Por sorte me lembrei de ligar a ONU direto no PC e fazer o teste limpo.

Ah! Uma coisa que precisei fazer foi prender uma tira de papel branco em frente os leds, porque o brilho e pisca-pisca estavam incomodando.

Não sou profundo conhecedor de Mikrotik, o que aprendi foi lendo tutoriais, alguns manuais e batendo cabeça.

Estou fazendo este post, mais para que fique registrado (e um backup) das configurações que uso.

Posso ter feito alguma coisa errada? Sim… Pode ser feito de uma maneira melhor em mais inteligente? Muito provável que sim… Mas o que importa é: Do jeito que está, funciona bem pra mim.

Se alguém tiver sugestão de melhoria, pode comentar. Se tiver crítica, também é bem vinda.

Resumo do meu cenário e necessidades:

Tenho duas placas Mikrotik, uma velha RB153 e a RB433UAH.

• Uma porta WAN com IP fixo, não é necessário PPPoE, o modem está em modo Router.
• Pelo menos duas portas ethernet. Uma será encaminhada ao switch que distribui internet na oficina e outra será exclusiva para o DVR.
• Fazer o translado do IP utilizado pelo modem para o IP que utilizo em minha rede
• Inicialmente dois cartões de rádio, um em 2.4GHz e outro em 5.8GHz ambos como Acess Point. (No futuro um terceiro cartão de 5.8GHz)
• Controle de banda automático (só aplica-se na RB433UAH)
• O gerenciamento de portas deverá ser feito na Mikrotik

Os parágrafos em laranja se referem aos comandos presentes no menu a esquerda da tela.

Muita coisa das configurações estão nas imagens, que explica mais do que o texto.

Pra configurar a Mikrotik é necessário o WinBox.

Nota: como meu modem está no modo Router e não quis mexer nisso pois empresa de fibra ótica enviou assim, foi preciso configurar um IP em DMZ nele (no modem), IP este que será o da porta WAN da Mikrotik, assim o gerenciamento de portas ficara na Mikrotik

Vamos a receita de bolo.

Configurando a MikroTik como Access Point e Roteador com Porta WAN para IP Fixo.

Vamos partir do principio que a MikroTik foi resetada e está com o script original de fábrica.

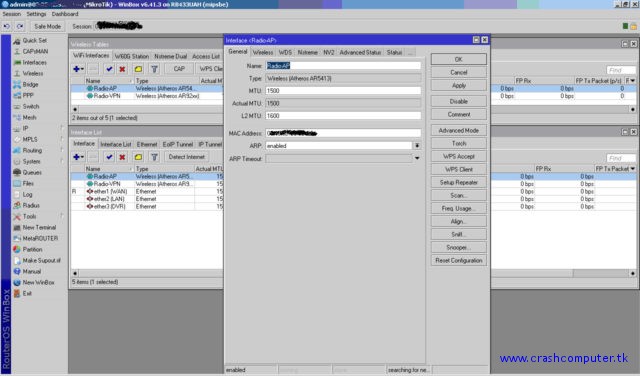

1) Primeiramente ativar os cartões de rádio e renomear as interfaces de acordo com a preferência.

O padrão da MikroTik é que os cartões de rádio entrem desligado ao resetar a placa ou inserir um cartão novo. O cartões também vem por padrão no modo cliente.

2) Configurar o tipo de segurança que será utilizado com o rádio.

>> Wireless >> Security Profiles >> Adicionar ( + )

Marcar os tipos de criptografia que quer usar e definir as chaves de acesso.

Pode ser definido mais de um profile, para usar senhas diferentes para cada cartão de rádio. Fica a seu critério

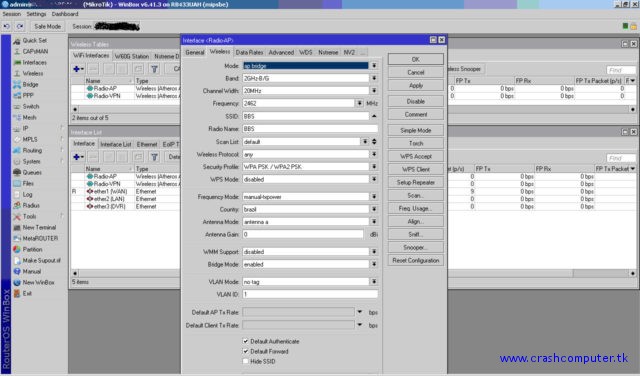

3) Configurar os cartões de rádio para o modo AP BRIDGE.

>> Wireless >> Click duplo no rádio desejado

– Passar para o modo Avançado (botões a direita na janela)

Na aba Wireless:

– Passar para o modo AP Bridge
– Definir a banda quando aplicável (2,4 ou 5.8GHz, B,G ou N)
– Definir o canal desejado
– Definir o SSID
– Definir o nome do rádio (opcional)
– Definir o tipo de segurança da rede
– Desligar o WPS
– Definir o pais para: Brasil
– Aplicar as mudanças

Na aba TX POWER:

– All rates fixed
– Configurar a potencia desejada em dBm.
– Aplicar as mudanças.

– Repetir isso para todos os cartões de rádio.

4) Criar uma Bridge

 >> Bridge >> [ + ]

–  Aplicar

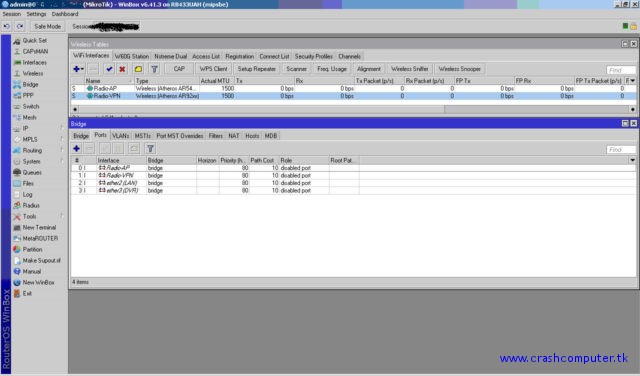

 >> Bridge >> Aba Ports >> [ + ]

– Adicionar todas as portas, EXCETO a porta que será definida como WAN

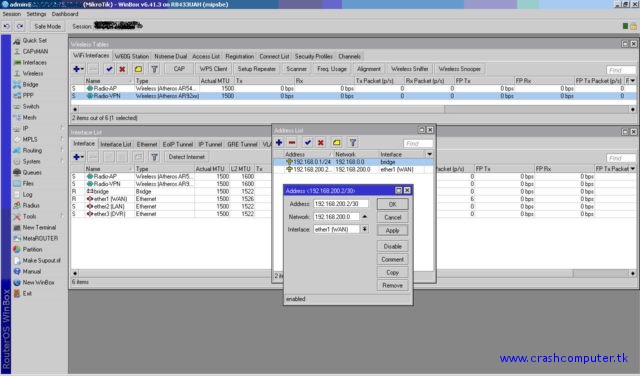

5) Definindo os endereços IP.

>> IP >> ADRESSES

– Editar o profile padrão.
– Definir o IP (minha rede: 192.168.0.1/24) e atribuir à BRIDGE criada anteriormente.
– Não é necessário preencher o campo Network, ao aplicar ele já é preenchido automaticamente com o valor correto.

Note que usaremos toda a faixa deste bloco de IP para a rede local.

– [ + ]

– Definir o IP da porta WAN (no caso do meu modem é 192.168.200.2/30)

Note que com a mascara de rede /30 haverá somente 2 endereços disponíveis, o que é o gateway do modem e o IP que a porta WAN deve assumir.

No modem deverá ser configurado o IP desta porta (192.168.200.2 no meu caso) como DMZ, para que o redirecionamento de portas seja feito pela Mikrotik mais adiante.

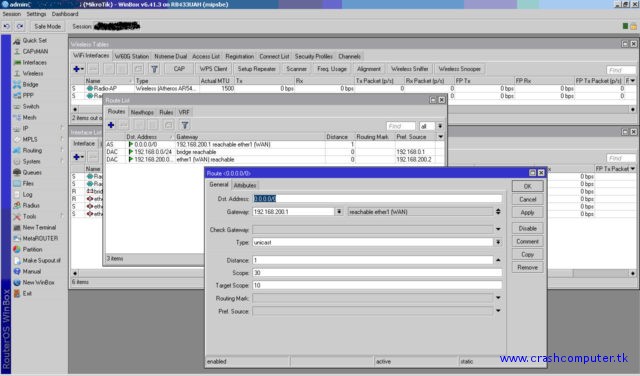

6) Adicionar a rota para a porta WAN

>> IP >> Routes >> [ + ]

– Deixar DST. Address em 0.0.0.0/0
– Definir o Gateway (IP de Gateway do modem)

As outras duas rotas já devem vir por padrão preenchidas, por causa das configurações feitas anteriormente.

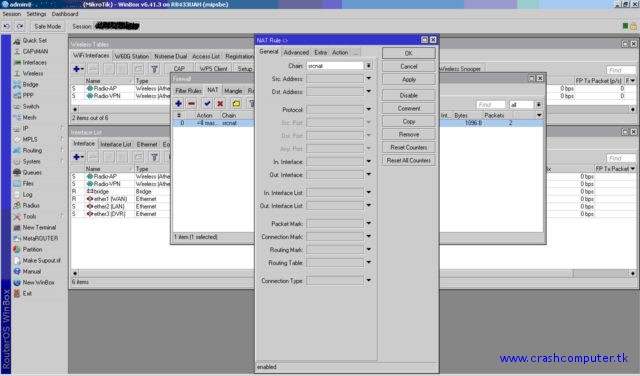

7) Definindo o NAT para os cartões de rádio e portas ethernet.

>> IP >> Firewall >> Aba NAT >> [ + ]

Aba General:

– Definir Chain como SRCNAT

Aba Action:

– Definir Action como MASQUERADE

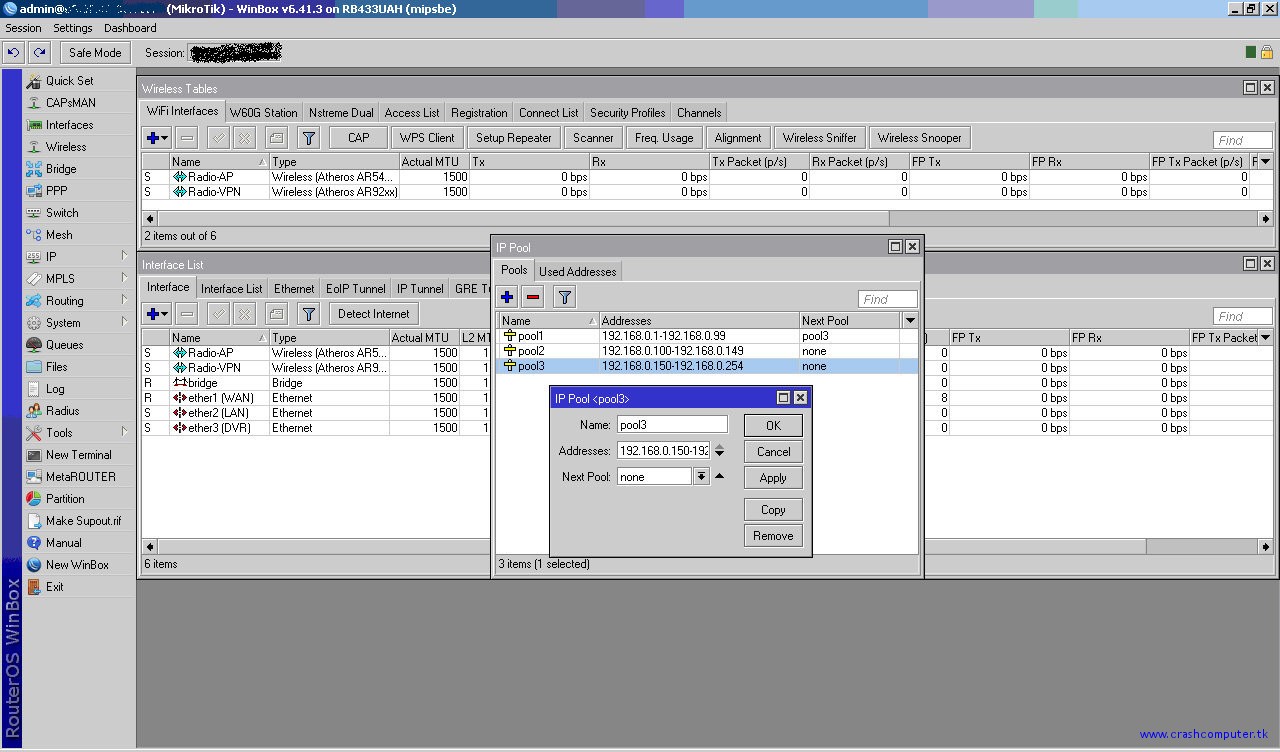

8) Definir o POOL de IP

>> IP >> POOL >> [ + ]

Minha rede está alocada em 3 blocos.

– Definir as faixas de IP conforme o desejado. Usaremos a faixa de 100 a 149 para DHCP.
– Ao definir todas as faixas, fazer a amarração para continuidade, já que o Pool1 será continuado pelo Pool3, logo edite o Pool1 e ajuste o next pool para Pool3.

Você pode alterar a gosto qual faixa será usada para IP manual e para DHCP e até mesmo a forma da separação dos blocos.

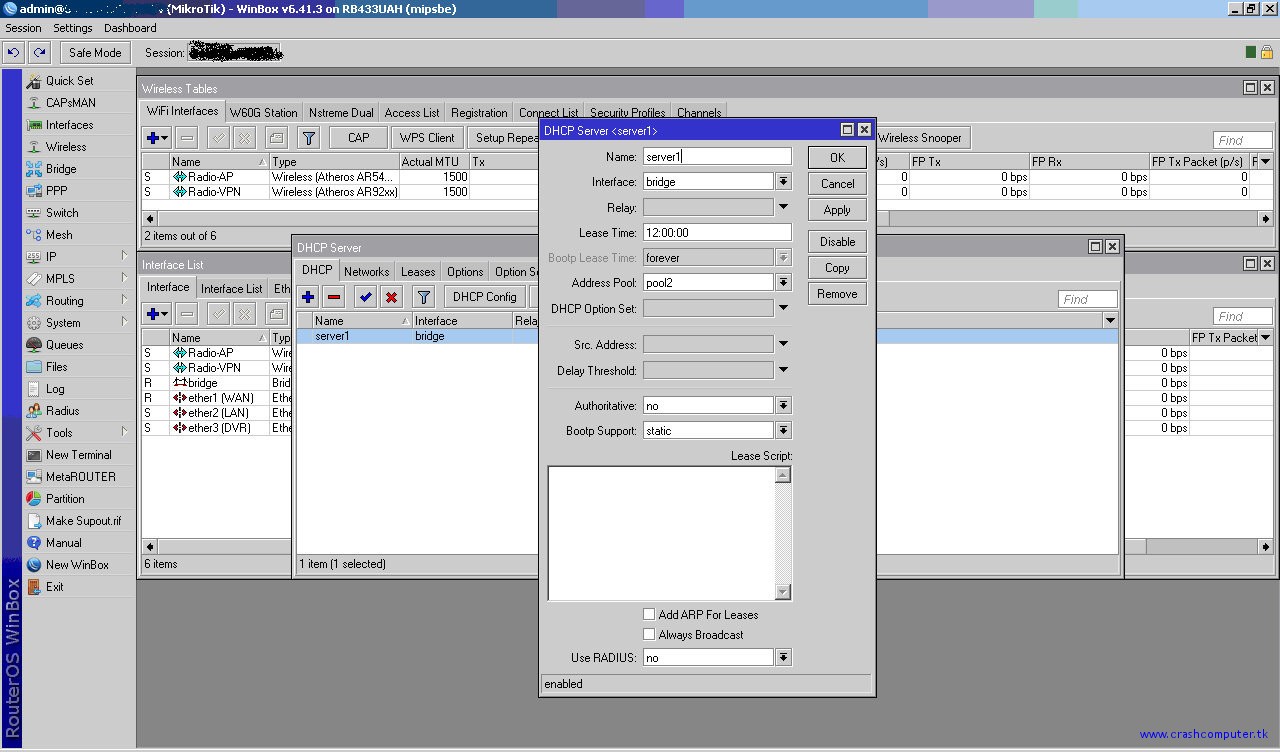

9) Criando o servidor DHCP

>> IP >> DHCP Server >> [ + ]

– Definir a interface BRIDGE
– Lease Time de 12:00:00
– Definir Address Pool:  Pool2
– Autoritative: NO

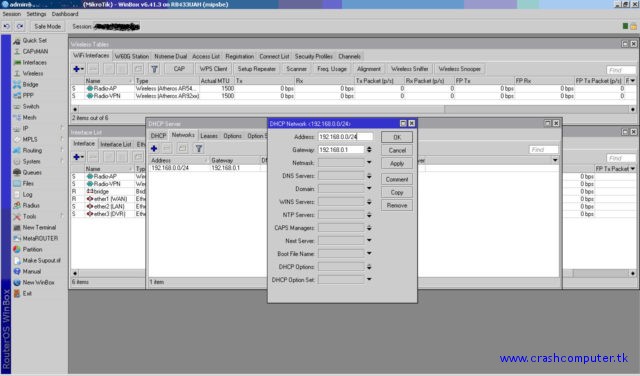

Aba Network >> [ + ]

Definir o IP da rede e o Gateway

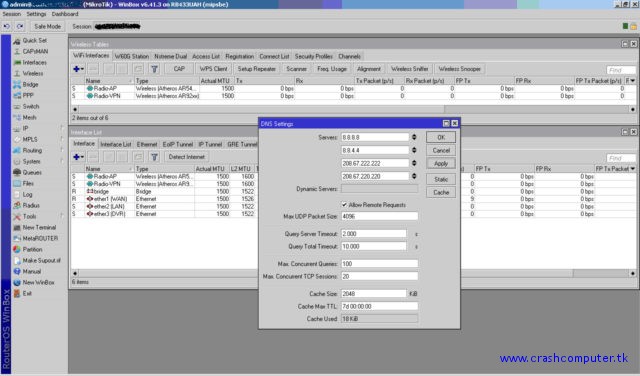

10) Criar o servidor DNS

>> IP >> DNS

– Adicionar quantos forem necessários

Utilizei os servidores DNS do Google e OpenDNS

– Marcar Allow remote request

11) Configurar o servidor SNTP

>> System >> SNTP Client

– Marcar: Enabled

Utilizar:

–  200.144.121.33 [ntp.cais.rnp.br]
–  200.19.74.21 [ntp.pop-pr.rnp.br]

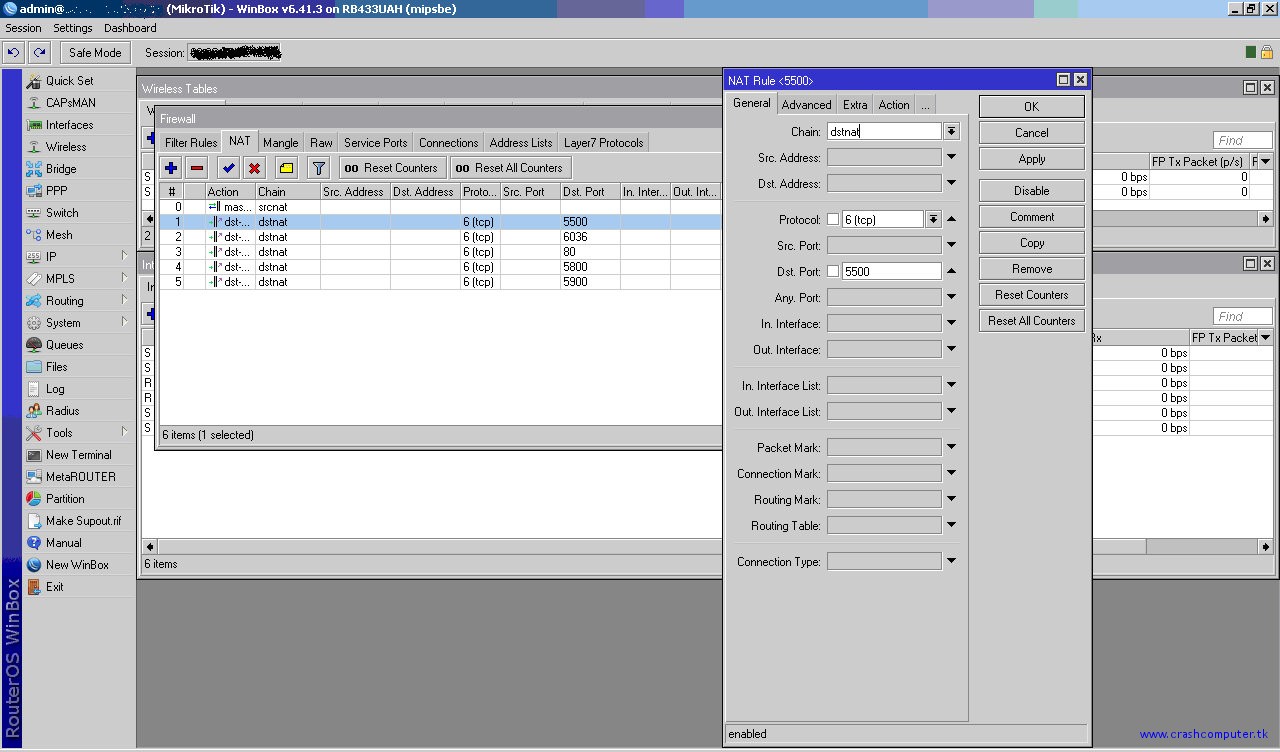

12) Redirecionando portas

>> IP >> Firewall >> NAT >> [ + ]

– Selecionar Chain: DSTNAT
– Protocol: TCP
– DST. Port: Porta a redireconar

Aba Action:

– Action: DST-NAT
– To Address: IP destino
– To Port: Porta a redirecionar

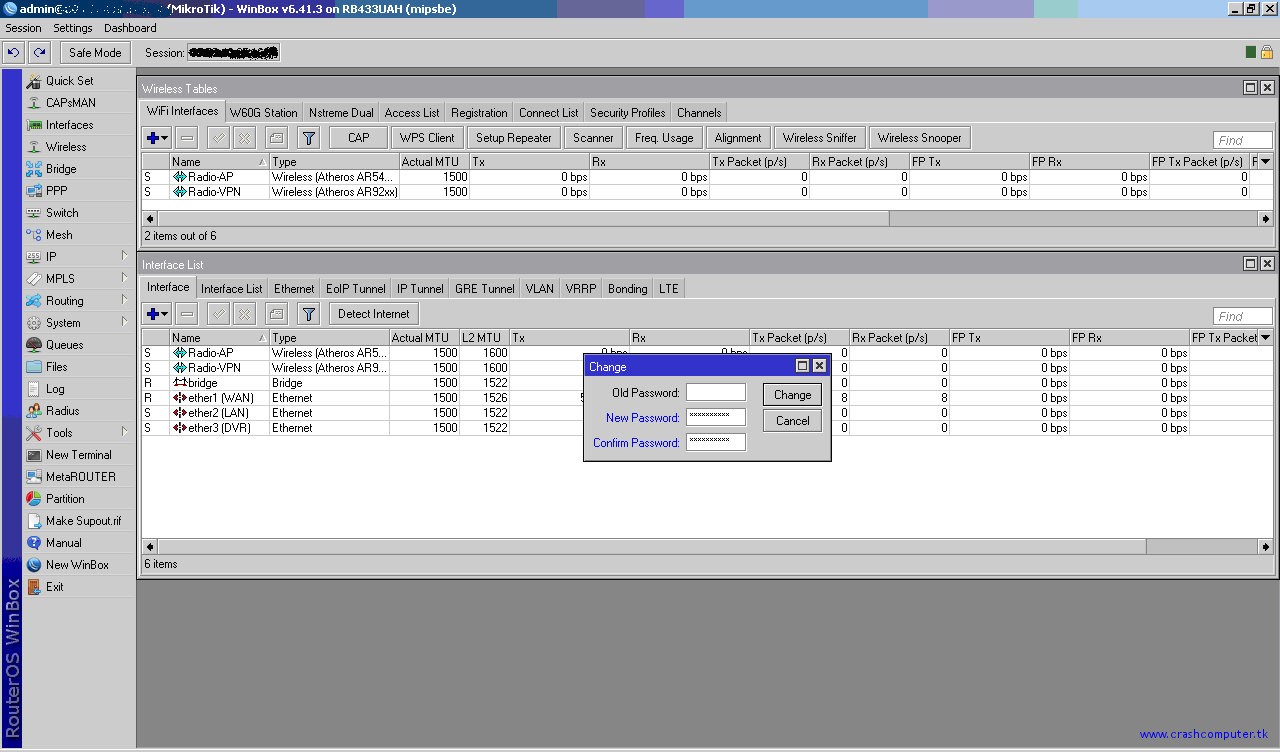

13) Definir a senha de administrador

 >> System >> Password

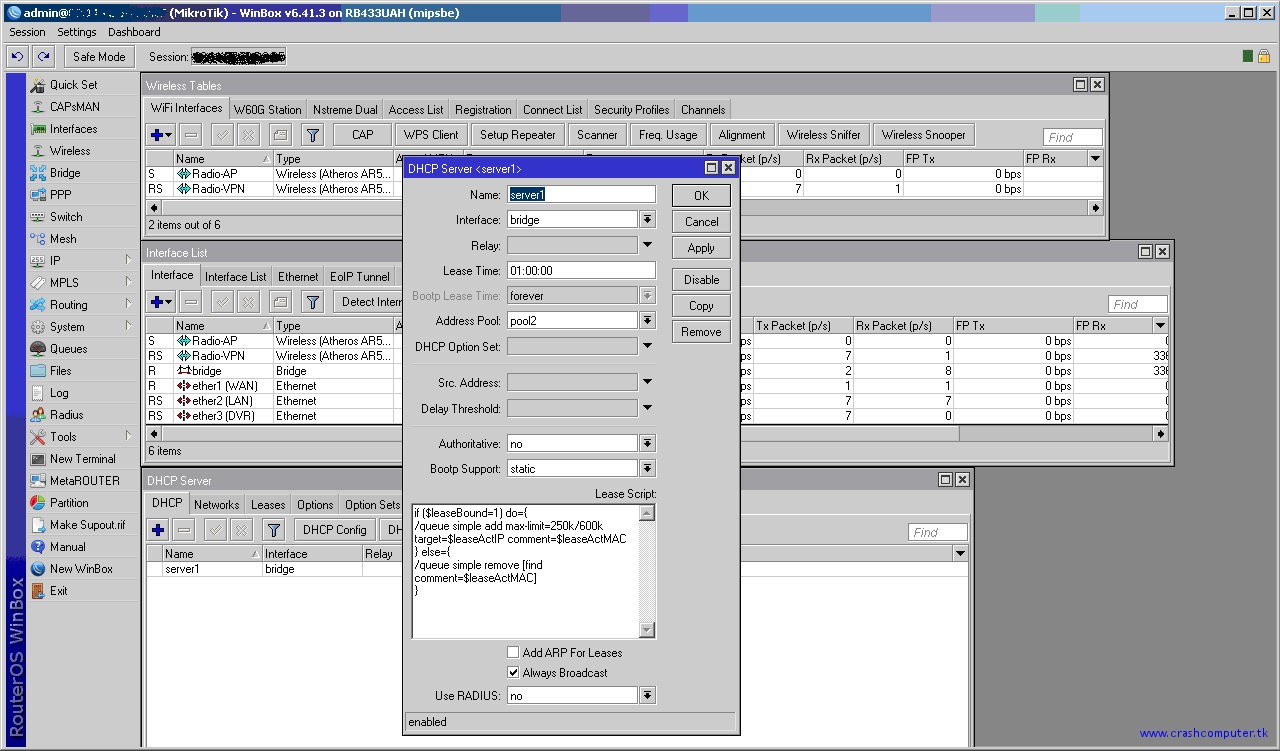

14) Limitação automática de banda no DHCP Server (Somente com RouterOS 6 em diante, não se aplica na RB153)

>> IP >> DHCP Server

– Aba DHCP, Duplo clique na regra server1
– Colar o script abaixo no campo Lease Script.

(dica encontrada no fórum under-linux neste post do usuário inquiery)

Se não são clientes fixos, e sim um ponto de acesso onde dispositivos desconhecidos vão conectar, você pode usar o próprio campo “Lease Script” do DHCP Server para fazer seu script. O script digitado ali, quando é executado, tem acesso a algumas variáveis locais interessantes que vão te ajudar na tarefa, conforme está no wiki da mikrotik.

– leaseBound – set to “1” if bound, otherwise set to “0
– leaseServerName – dhcp server name
– leaseActMAC – active mac address
– leaseActIP – active IP address

Código :

if ($leaseBound=1) do={
  /queue simple add max-limit=250k/600k target=$leaseActIP comment=$leaseActMAC
} else={
  /queue simple remove [find comment=$leaseActMAC]
}

Assim, quando o script for chamado ENTREGANDO UM IP a um cliente, a variável $leaseBound vai ser 1, e então uma regra de queue será adicionada, e quando o script for chamado LIBERANDO UM IP (liberando significa removendo da tabela por não estar mais em uso), a variável $leaseBound vai ser 0, e a regra de queue será removida. Utilizei o comment das regras de queue para adicionar o MAC para o qual o IP foi oferecido, e assim deletando os itens pelo MAC tb. Poderia ser pelo IP, daria na mesma.

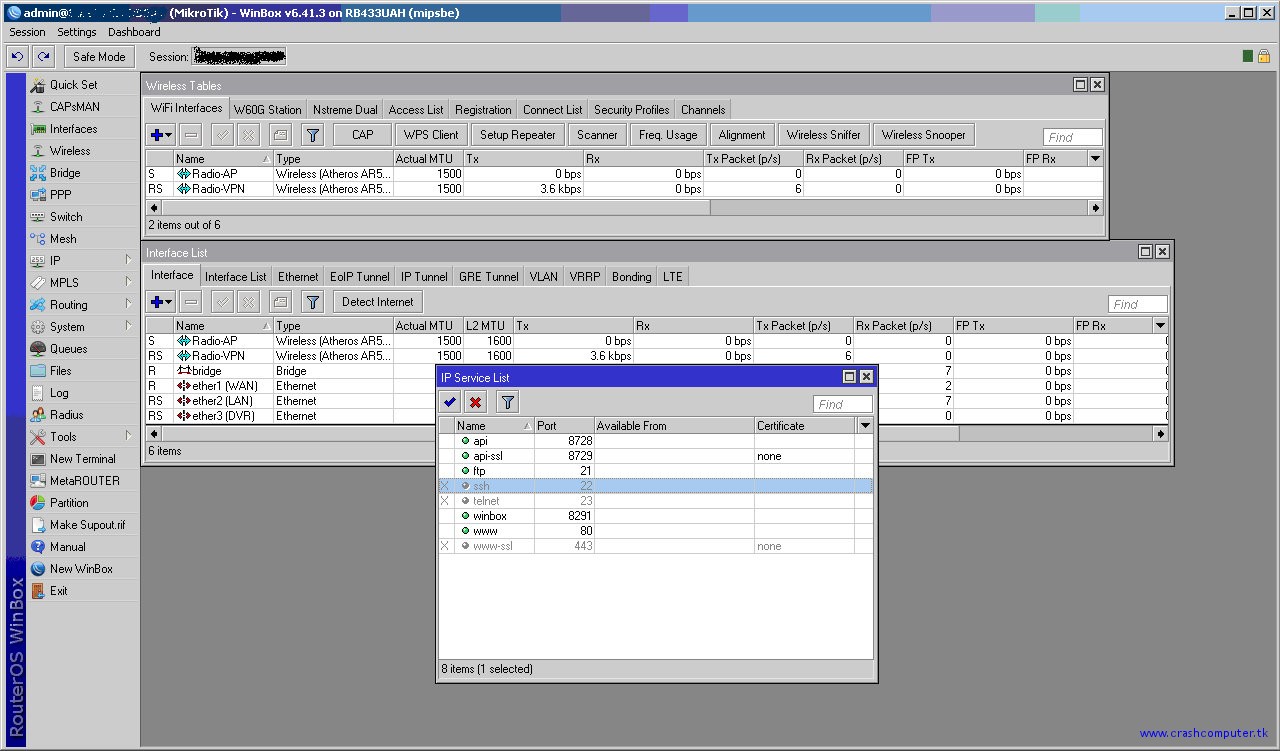

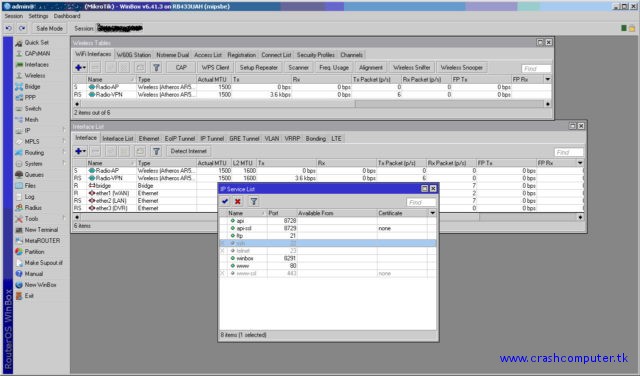

15) Desligando o acesso por SSH e Telnet

>> IP >> Services

Motivo para o desligamento. Com só farei acesso pelo WinBox ou HTTP, não há necessidade destas portas ficarem ativas, e olhando o log de acesso, existe uma quantidade ABSURDA de tentativas de acesso a routerboard, claramente feito por ataque com dicionário. Se necessitar um dia, basta religar.

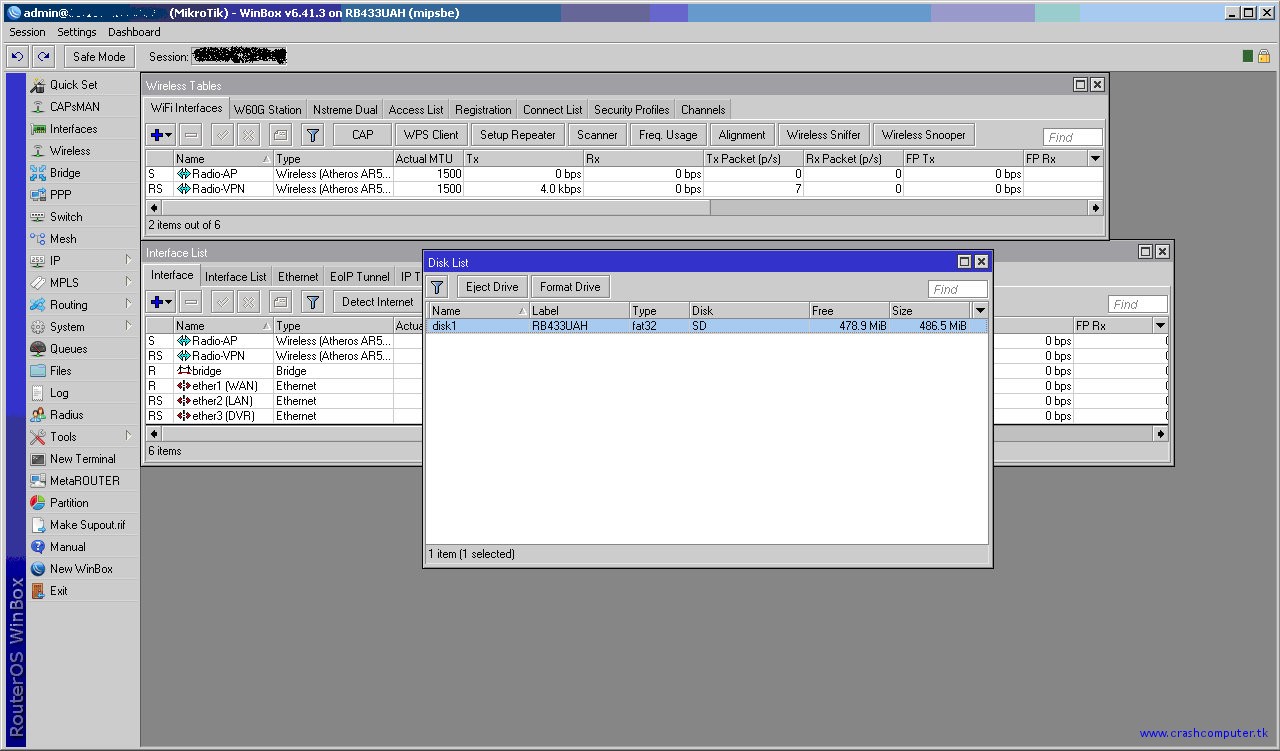

16) Formatando o cartão de armazenamento

>> System >> Disks

As RB costuma possuir um slot para cartão de memoria, na RB153 é cartão CF e na RB433UAH é MicroSD.

– Selecionar o cartão na janela
– Clicar no botão Format
– Se quiser, adicionar o Label do cartão

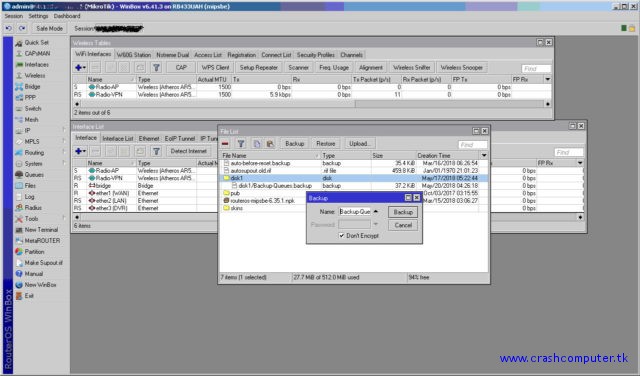

17) Fazendo um backup de todas as configurações

>> Files

– Clicar em Backup
– Digitar um nome
– Não coloque senha, pois se você a esquecer o backup não servirá pra nada
– Marcar: Don’t Encrypt

Para retirar o backup da Mikrotik clique com o botão direito do mouse sobre ele e clique em download.

Você também pode mover (arrastando) o backup para o cartão de memória.

Hoje, antes da chuva (caiu uma garoa por aqui, motivo, frente fria chegando…) eu e outro amigo resolvemos dar um pulo em dois sucateiros aqui da cidade pra procura pra ele um pedaço de tubo de aço inox pra um reparo que ele vai fazer. Fomos no sucateiro véio mala e de cara já achei o que ele precisava, um pedaço de tubo de 4″ com mais ou menos 30cm.

O mais curioso é que o véio mala hoje tava uma seda! Nem parecia ele!

Bom… saímos do véio mala e fomos no outro que costumo ir com mais freqüência. Fomos procurar um pedaço de alumínio pra esse amigo que estava atrás do tubo de inox.

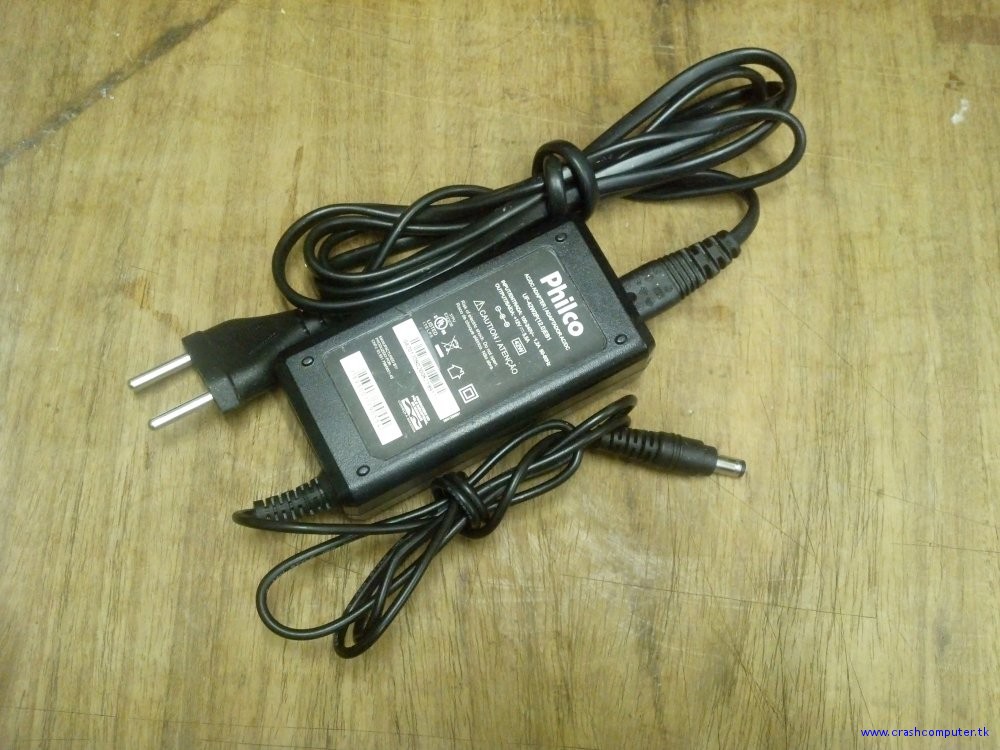

Assim que chego lá, já dou um bizú numa caixa que costumam jogar fios de cobre, e acho essa fonte:

Pelo visto é fonte de algum notebook philco. Está funcionando certinho. E fonte de 12V aqui é coisa que eu uso muito.

Nisso fomos ver se achava o pedaço de alumínio… reviramos o ferro-velho todo e nada, alias, tava limpo, pois a sucata tinha sido vendida, muito pouca coisa…

Dai na hora de ir embora, resolvemos perguntar pro dono se ele não tinha algum pedaço do tal alumínio guardado em algum lugar. Enquanto esperávamos ele atender outra pessoa ví uma plaquinha jogada no chão num cantinho… peguei a plaquinha na mão e…

Quando vi escrito “RouterBoard” na placa, quase cai pra trás… dei uma bela olhada nela se não faltava nenhum componente (pois eles desmontam as coisas com “muuuito carinho”) ou sinal de queimado ou estouro por raio. Nada! Nisso viro a cabeça e olho debaixo de um banco que tem lá e acho o cartão do rádio (que está espetado nela ai em cima).

Enfiei tudo debaixo do braço e esperei a minha vez… perguntei o preço, paguei e vim embora todo feliz. foi uma barganha, uma mixaria, uma merreca. Nem me atrevo a dizer quanto foi…

O cartão do rádio estava com a blindagem amassada, mas não estragou nada na placa, fiz a lanternagem na blindagem e pronto.

Qual o defeito da routerboard? Dois pontos de fixação do slot mini-pci soltos da placa, e firmware corrompido. Resoldei o suporte do slot, dei um reset, subi o firmware de novo e pimba! Funcionando!

Já sei o que vou usar para fazer a minha rede particular do cafofo em casa.

O mais interessante é que essa própria fonte, serve para tocar com sobra a plaquinha.
