Eu já falei uma vez aqui dessa de quando se joga no lixo coisas em ótimo estado. E semana passada, aconteceu de novo.

Passeando a pé nas ruas aqui do bairro, vejo em uma caçamba, uma dessas sacolas plásticas de supermercado com um teclado de computador aparecendo.

Curioso e sucateiro não deixa uma dessas passar. Fui olhar que diabos de teclado era. Me espantei ao ver que era um teclado multimídia sem fio. Nisso puxei a sacola pra fora e fui tirar o teclado de dentro dela. Dai qual não foi a surpresa em que a sacola estava literalmente recheada…

Esse ai é o teclado… E com o receptor e o mouse. O que foi preciso fazer? Apenas “bater um ar” pra tirar a sujeira de praxe que junta em teclado e mais nada, funcionando.  Mas… e o que mais tinha??? Vamos lá:

Esse fones de ouvido… defeito? Nenhum aparente. Só o acabamento “emborrachado” das almofadas que tava desintegrando. Nada que uma lavada e uma escova não resolveu, ficou só no tecido. Alias eu tenho ódio desse negócio de acabamento emborrachado, pois isso é lindo quando é novo, mas depois fica literalmente uma meleca, todo grudento.

Mas voltando ao “recheio” da sacola, não acabou.

Sim, sim… um câmera digital das ordinárias, mas também… funcionando. E com a bolsinha e o cabo usb, tem o cabo de vídeo também, mas não tá ai na foto. É uma câmera bem safadinha, mas até que funciona bem, o curioso é que ela é dual, instalando o driver no PC, ela funciona como webcam também.

Além disso ai tinha um monte de cabos diversos juntos, todos emaranhados… cabos USB, AV, de Força, alguns fones de celulares, alguns baluns e adaptadores de antena de TV.

A caçamba estava em frente a uma casa que está em reformas, decerto o dono ao se mudar da casa, resolveu fazer uma limpeza nas gavetas…

A câmera e o teclado eu vou tentar passar nos cobres no classificados do jornalzinho local aqui e talvez no mercado livre. Quem sabe aparece alguém que interessa né?

Boa parte do pessoal que me conhece, sabe que uso teclado US-International em meus PC’s. E hoje em dia, pra conseguir teclados destes, só revirando sucata. De fato, nessas reviranças de sucata eu consegui fazer um estoque que acredito que dê pra ficar sossegado pro resto da vida.

Como alguém acabou puxando um off-topic na MSXBR-L sobre layout de teclados, eu me lembrei que já falei sobre isso na PICLISTBR em Outubro de 2011 e até acabei fazendo um mapinha comparando um teclado US-International com a tralha do abnt.

E cheguei até a desenhar um teclado com um layout alternativo que poderia ter sido adotado, que não modificaria quase nada o US-International e teria todas as teclas que precisam a mais para acentuar em PT-BR como é feito no teclado abnt.

Assim, resolvi revirar aqui e achar essas figuras.

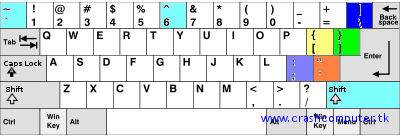

Vamos lá. Este é o layout US-International, que todos os jurássicos de informática estão/estavam acostumados.

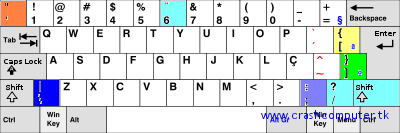

Este é o layout abnt,  que algum gênio resolveu fazer, e ser totalmente incompatível com o US-International:

Eu colori as teclas da seguinte forma. O que é de cor igual nas duas imagens, foi relocado. O que é verde água é o que foi alterado e teve símbolos trocados. Na segunda imagem tem um errinho, eu esqueci de pintar a telca ? / da mesma cor, pois foi relocada.

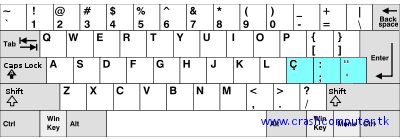

E este é um layout que poderia ter sido feito, pois para quem estava acostumado com os US-International, o trauma seria muito menor:

Então? Não ficaria muito mais fácil?

Essa merece ser documentada.

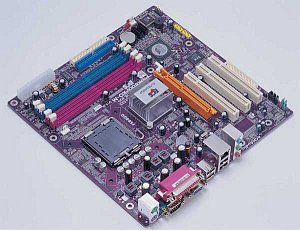

Placa-mãe ECS P4M800pro-M v2.0

Apos um upgrade de bios (por parte do dono da placa) usando o AFUWIN, a placa apresenta a seguinte mensagem no POST e o teclado não funciona mais:

Floppy controller error
CMOS checksum bad
Press F1 to enter setup

E o mais curioso é que o BIOS inicializa o teclado durante o POST, mas não reconhece nenhuma tecla.

Bom já de algum tempo que eu não acho uma boa idéia esse negócio de upgrade de BIOS via windows. Se via DOS já é meio problemático, via windows então socorro!

Nisso resolvi trazer a placa pra cá e tentar uma recuperação forçada, regravando a flash do BIOS no gravador de eprom. Saco a flash do soquete, tiro a etiqueta e vejo que é um Winbond W39V040CPZ. É um firmware hub/lpc. Pego o adaptador, e gravo.

Ao colocar a flash de volta na placa, surpresa! Placa mortinha! Acho que regravei a flash umas 15 vezes e desisti, nada de a placa voltar a funcionar. Nisso consegui uma flash de uma placa similar, uma P4M800pro-M7. A diferença entre uma e outra eram pequenas. Coloquei essa flash e a placa voltou a funcionar, porem com o mesmissimo erro anterior e nada de teclado funcionar.

Mas antes disso eu já havia notado que deixando o teclado desconectado, a placa ignora a mensagens de erro tenta o boot. (esse detalhe foi importante)

Depois de algumas investidas no Google, vi que eu não estava sozinho, tem muita gente com o mesmo problema.

Nisso catando uma idéia aqui e outra ali resolvi fazer o seguinte, fazer um disquete bootavel, colocar dentro dele o AFUDOS e o arquivo ROM e fazer um autoexec.bat que chama o AFUDOS e passa os parametros via linha de comando para ele gravar a flash sem fazer qualquer pergunta. E quando a placa fizer o POST, faço hotswap da flash para colocar a flash original da placa e não detonar a flash da outra placa. Perfeito!

A linha no autoexec.bat foi essa: afudos 070525M2s.rom /p /b /n /c /x /reboot

Faço o disquete, ligo o um floppy na placa e nada… Mas e óbvio, como não notei? O POST acusa erro na controladora de floppy. Resolvi tentar via USB, afinal a maioria das placas atuais tenta boot pela USB. Nada…

Restava testar pela IDE. Pra tirar a prova, peguei um HD que estava na bancada aqui que tem windows instalado, liguei na placa e funcionou, o windows começou a ser carregado.

Nisso me lembrei que eu tenho um adaptador CF -> IDE com um cartão de 2Gb. Coloquei o cartão no leitor aqui do PC, joguei todos os arquivos dentro do cartão, assim que a plada deu o bip do POST, fiz o hotswap e… voilá!

Boot, carga do AFUDOS, flash gravada e reset.

Enfim problema resolvido.

Pior do que isso só uma MSI que eu acabei ganhando aqui, que aconteceu um problema similar, só que esta placa não entra no setup nem a pau, ao apertar DEL o cursor fica piscando no canto da tela e mais nada. O mais curioso é que a placa funciona normalmente. Essa eu ainda não consegui achar uma solução para o problema.
